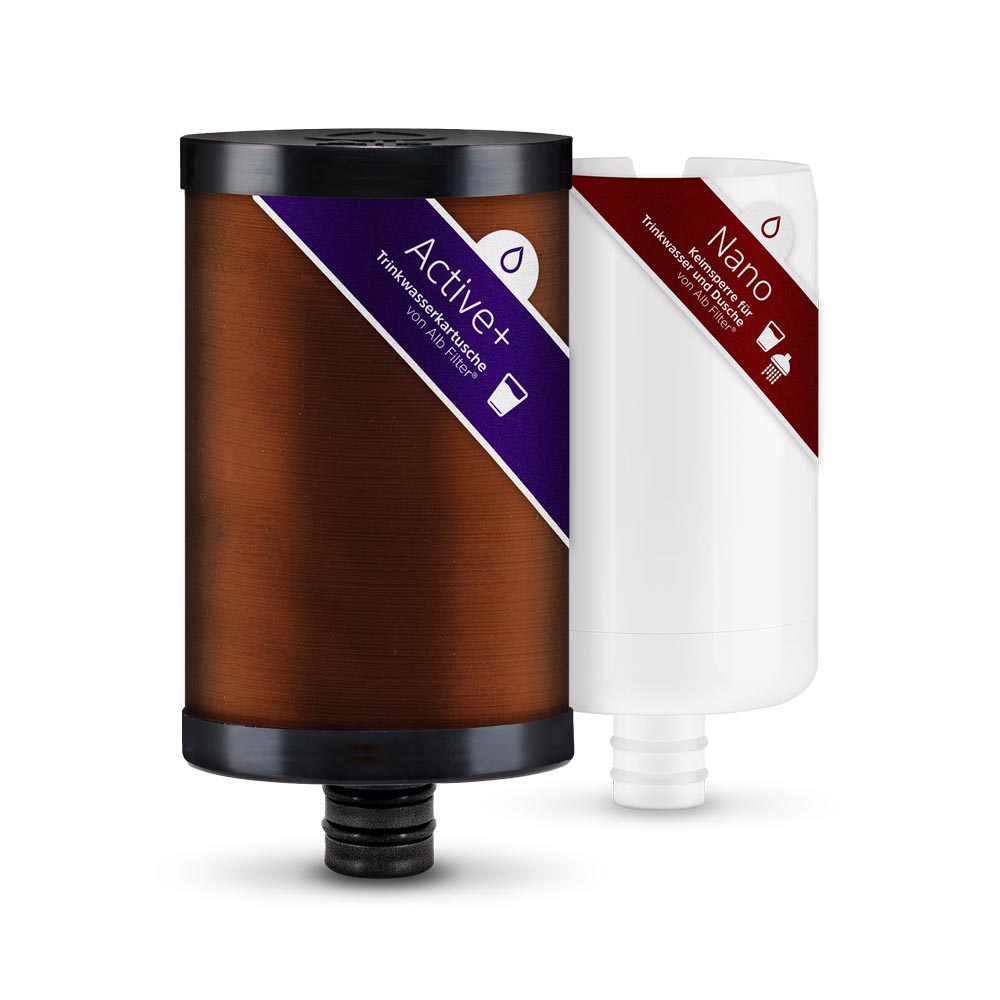

Active Plus + Nano Kartuschen-Set

Beschreibung

Ein Set bestehend aus Active Plus und Nano Kartusche für den Austausch der Filterstufen des Alb Filter Fusion. Passend für jeden Einsatz als Untertischfilter.

Nutzen Sie das volle Alb Filterspektrum beim Einsatz beider Kartuschen in Reihe. Die Reihenfolge ist wichtig, filtern Sie vom Groben ins Feine: Protect (grob / optional), Active (feiner), Nano (am feinsten).

Lieferumfang

• 1x Active Plus Kartusche
• 1x Nano Kartusche

Beschreibung

Filterkartuschen Set Active Plus + Nano

Passend für das Doppelstufen-Gehäuse Fusion für die Unterspüle beinhaltet das Set eine Active Plus+ Kartusche, eine Nano Kartusche und optional 3 Vorfilter Wechselpads.

Nutzen Sie das volle Alb Filterspektrum beim Einsatz beider Kartuschen in Reihe. Beachten Sie dabei die Reihenfolge und filtern Sie vom Groben ins Feine: Protect (grob / optional), Active  Plus+(feiner), Nano (am feinsten).

Lieferumfang

Lieferumfang

1x Active Plus+ Kartusche
1x Nano Kartusche
1x Protect Vorfilter Pads 3er Pack (optional)

Technische Daten

Technische Daten

Filterkartusche Active Plus+

Maße: 93 mm x 48 mm
Gewicht: 95 g
Material: BIOTON
Filtertechnik: Mechanische, adsorptive und katalytische Filtration. Ionentausch-Verfahren
Filtertyp: Schadstoff-Filter
Wechselintervall: 4 Monate
Filterkapazität1: 3000-5000 l
Durchfluss2: 6 l/min3
Besondere Eigenschaften:
Unempfindlich auch bei höheren Wassertemperaturen (Bis ca. 45° C).
Muss immer feucht gehalten werden. Lieferung erfolgt vakuumiert und in feuchtem Zustand.

Filterkartusche Nano

Maße: 95 mm x 47 mm
Gewicht: 55 g
Material: Kunststoff (Hohlfasern)
Filtertechnik: Mechanische Filtration
Filtertyp: Keimfilter
Wechselintervall: 6 Monate
Filterkapazität1: 5000-7000 l
Durchfluss2: 11 l/min3
Zertifiziert: ASTM F838-15A

Vorfilter Wechselpad

Maße Filterpad: 58 mm x 7 mm
Gewicht: 11 g
Farbe: Weiß
Material: Polypropylen
Porengröße: 40µm

1 Durchschnittswerte – Die Kapazität der Kartusche ist abhängig von der Qualität des Eingangswassers.
2 Durchschnittswerte bei 3 bar Wasserdruck.
3 Filterleistung ist abhängig von der Durchflussgeschwindigkeit.

Laborbericht Legionellen & E.ColiLaborbericht ASTM-F838-15A

Installation

Installation / Filterwechsel

Kurzanleitung zum Wechsel der Filterkartusche. Bei der Erstinstallation entfällt die Entnahme der alten Kartusche. Für eine ausführliche Anleitung lesen Sie bitte die Bedienungsanleitung Ihres Wasserfilters.

Filterwechsel FUSION – Active Plus Kartusche

• Schrauben Sie das obere Filtergehäuse vom Connect Verbindermodul ab. (A)
• Ziehen sie die alte Kartusche mit leichten Drehbewegungen aus dem Verbindermodul. (B)
• Drücken Sie die neue Kartusche mit leichten Drehbewegungen in die Aufnahme des Verbindermoduls. (C)
• Schrauben Sie den Filterkorpus wieder auf das Verbindermodul. (D)
• Wichtig: Vor dem Aktivieren der Active Kartusche entnehmen Sie bitte die im unteren Gehäuse installierte Nano-Kartusche (Zum Schutz vorfeinen Aktivkohle-Partikeln).
• Lassen Sie das Wasser für einige Sekunden durch den Filter laufen um die Active-Kartusche zu aktivieren. Produktionsbedingter Aktivkohlestaub kann sich dabei lösen und das Wasser kurz trüben.
• Setzen Sie die Nanokartusche in das untere Gehäuse ein.
• Die neue Active-Kartusche ist nun einsatzbereit.

Filterwechsel FUSION – Nano Kartusche

Wichtig: Aktivieren Sie zuerst die im oberen Gehäuse installierte Active-Kartusche bevor sie die Nano Kartusche einsetzten!

• Schrauben Sie den unteren Verschlussdeckel vom unteren Filtergehäuse ab. (A)
• Ziehen sie die alte Nano-Kartusche mit leichten Drehbewegungen aus dem Verschlussdeckel. (B)
• Drücken Sie die neue Kartusche mit leichten Drehbewegungen in die Aufnahme des Verschlussdeckels. (C)
• Schrauben Sie den unteren Verschlussdeckel wieder auf den Filterkorpus. (D)
• Die neue Nano-Kartusche ist nun einsatzbereit.

Weiter Installations-Hilfen

• Schließen Sie vor Beginn der Montage die Wasserzuleitung an der entsprechenden Armatur.
• Schrauben Sie den Kaltwasser Zuleitungsschlauch Ihres Eckventils zur Armatur ab.
• Schrauben Sie eine zweite Flex-Schlauchverbindung auf das Eckventil (Enthalten im Komplett-Set und Komplett-Set mit Schnellkupplungen).
• Bringen Sie anschließend das Filtergehäuse (ELEMENT oder FUSION) zwischen der Flex-Schlauchverbindung vom Eckventil und der Zuleitung zur Armatur an.
• Benutzen Sie einen Adapter, falls notwendig.
• Öffnen Sie die Wasserzuleitung am Eckventil.
• Öffnen Sie langsam den Wasserhahn und lassen Sie das Wasser für 20 Sekunden durch den Filter laufen, um die Kartusche für den Betrieb zu aktivieren. (Fusion: Beim Aktivieren der Active Kartusche darf die Nano Kartusche nicht )

->  Bitte lesen Sie vor der Montage die mitgelieferte Installationsanleitung.
