Beschreibung
Das Alb Filter PRO CAMPER Set bietet eine umfassende Lösung für sicheres Trinkwasser in Wohnmobilen und Campern. Diese Kombination aus Befüll- und Einbau-Filter sorgt für Vorabfiltration beim Tankbefüllen und eine fest verbaute Keimsperre nach dem Tank. Schadstoffe und Keime werden zuverlässig gefiltert, sodass reines Wasser direkt aus dem Hahn genossen werden kann – ideal für Reisen ohne Kompromisse bei der Wasserqualität.
Beschreibung
Alb Pro Camper
Zweistufige Trinkwasseraufbereitung mit getrennten Filterstufen
Reisen ohne Einschränkungen durch eine Kombination eines Mobil- und Travel-Sets. Bei größeren Wassertanks ab 120 Liter ist es sinnvoll, die Wasseraufbereitung in einer Kombination aus Betankung von außen sowie mit einem Festeinbau nach dem Wassertank zu realisieren. Hierbei werden mit unserem Alb Filter Active und Protect Vorfilter von außen jene Stoffe gefiltert, die sich nicht mehr reproduzieren lassen. Ergänzend schützt die Alb Filter Nano – Keimsperre nach dem Wassertank vor möglichen Verkeimung durch Krankheitserreger und Bakterien im Wassertank.

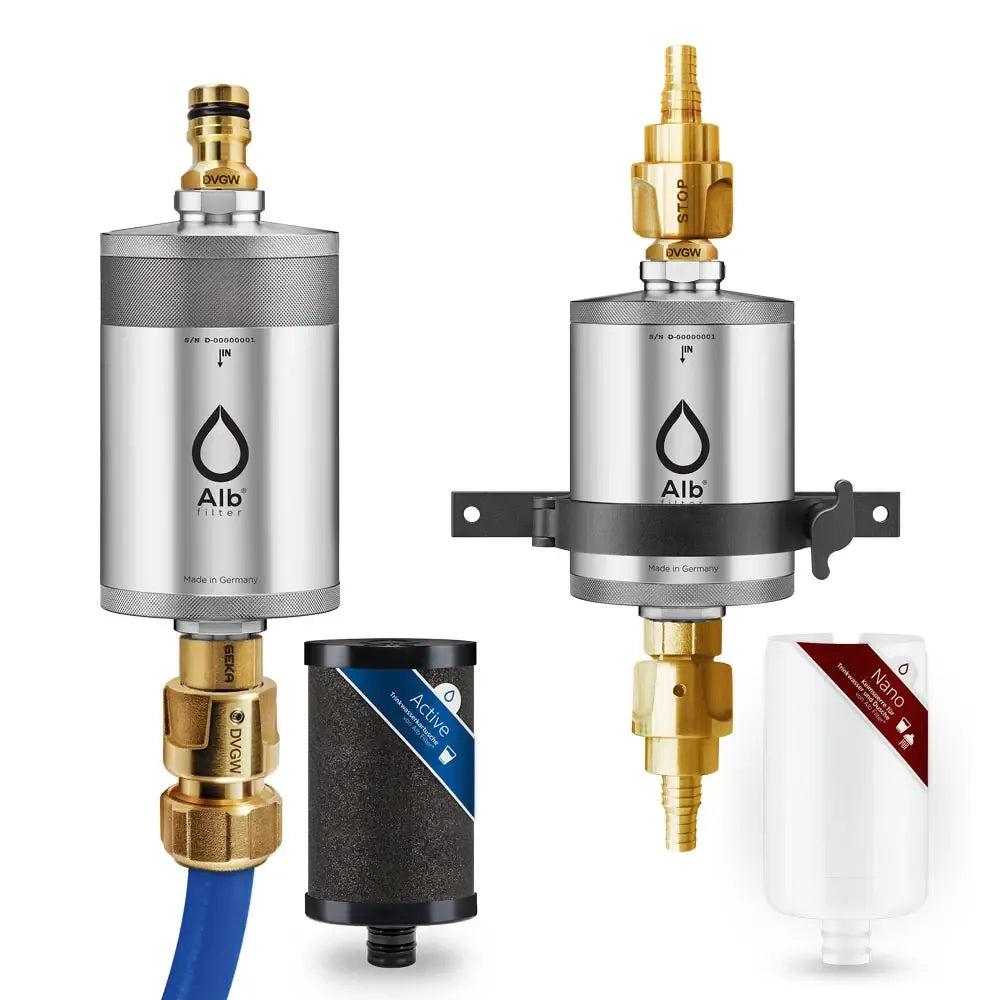

Lieferumfang
Lieferumfang
2x Alb Filter Element Gehäuse
1x Alb Filter Active Kartusche
1x Alb Filter Nano Kartusche
1x Alb Filter Protect mit Wechselpad

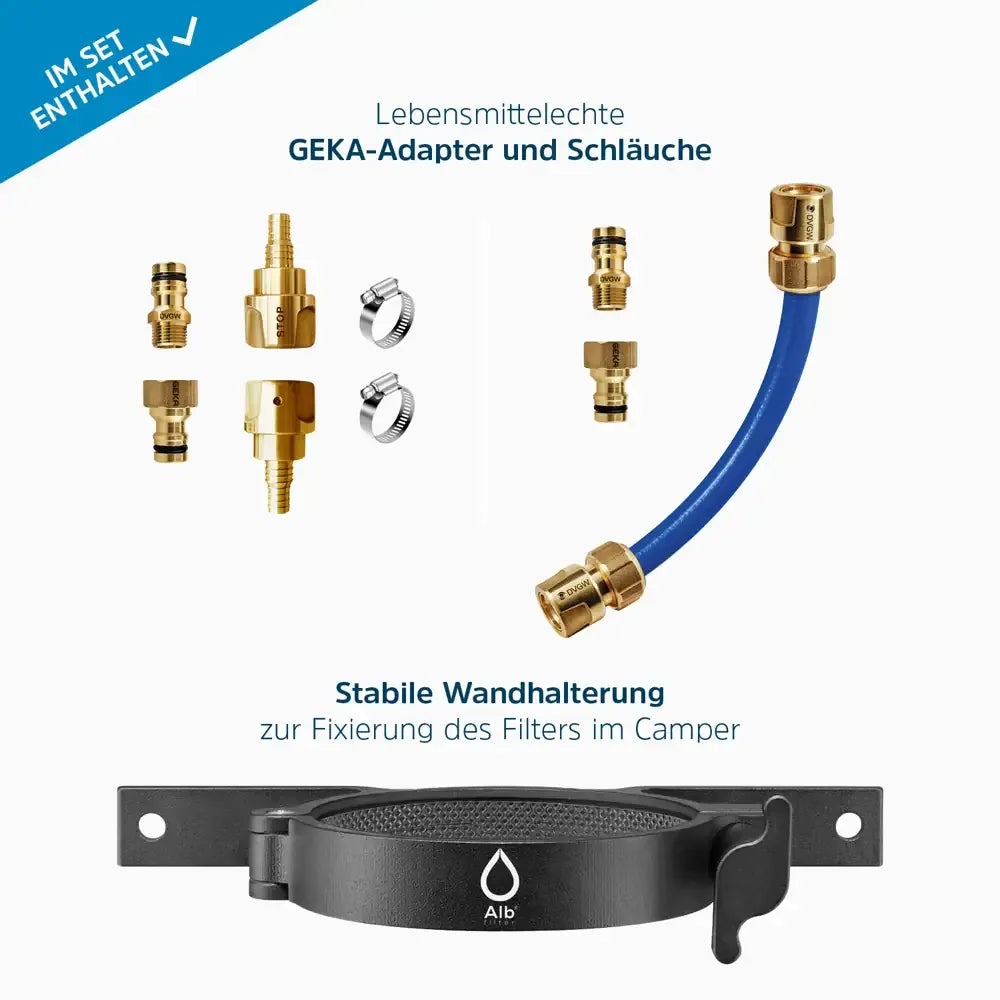

1x Alb Filter Mobil Anschluss-Set
1x Alb Filter Travel Anschluss-Set
1x Alb Filter Wandhalterung
Technische Daten
Technische Daten
Gehäuse
Maße Einzelgehäuse: 122 mm x 69 mm
Gewicht: 400 g
Material Gehäuse: Edelstahl
Anschluss: ½ Zoll-Gewinde
WICHTIG: Bitte beachten Sie bei Ihrer Planung für den Festeinbau (Einbaufilter) die Länge des Gehäuses inkl. Schnellkupplungen.
Befüllfilter
Einbaufilter

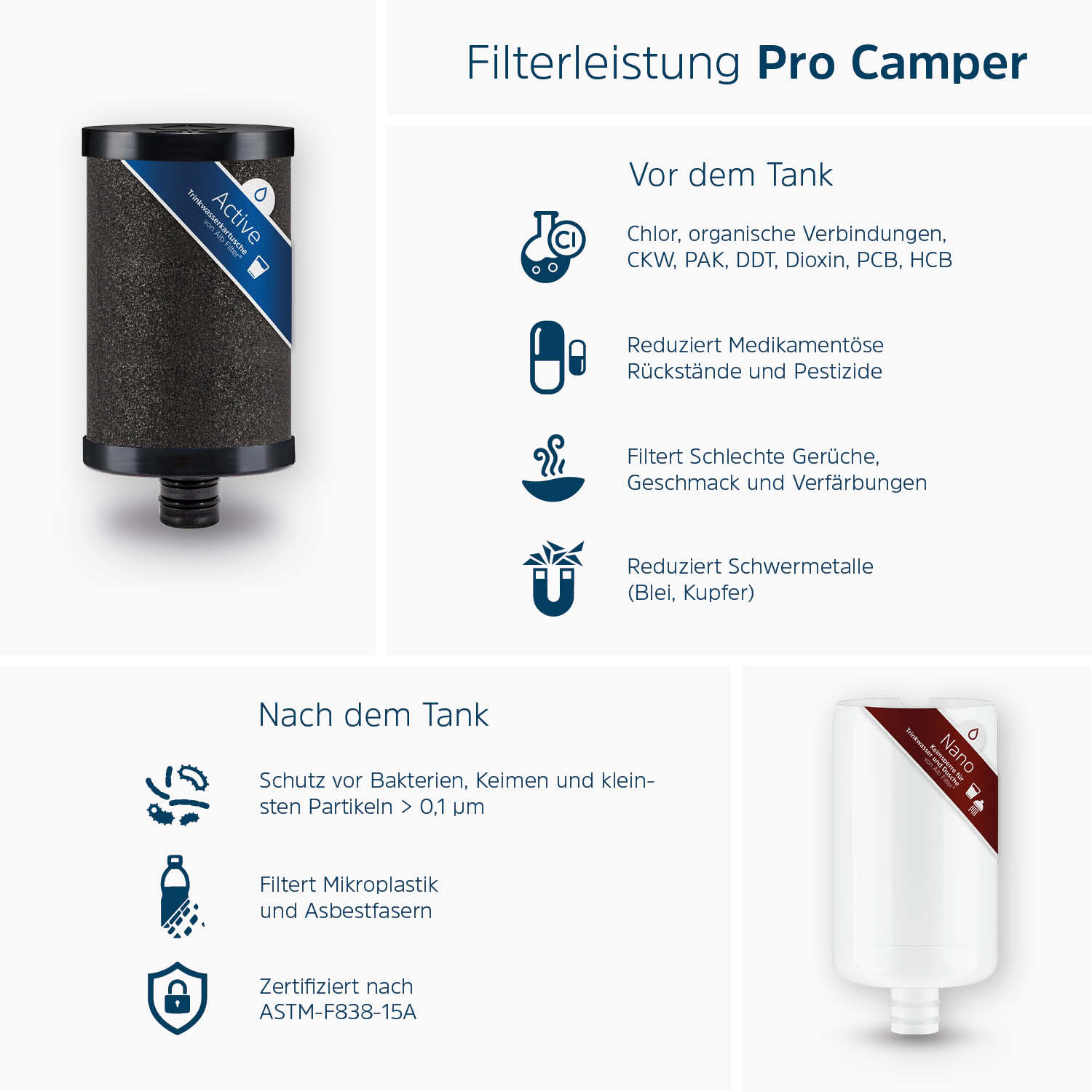

Filterkartusche Active (Befüllfilter)
Maße: 93 mm x 48 mm
Gewicht: 89 g
Material: Gesinterte Aktivkohle
Filtertechnik: Mechanische, adsorptive und katalytische Filtration
Filtertyp: Schadstoff-Filter
Wechselintervall: 4 Monate
Filterkapazität1: 3000-5000 l
Durchfluss2: 7 l/min3
Filterkartusche Nano (Einbaufilter)
Maße: 95 mm x 47 mm
Gewicht: 55 g
Material: Kunststoff (Hohlfasern)
Filtertechnik: Mechanische Filtration
Filtertyp: Keimfilter
Wechselintervall: 6 Monate
Filterkapazität1: 5000-7000 l
Durchfluss2: 11 l/min3
Empfohlene Druckanforderung: 2,1 bar
Zertifiziert: ASTM F838-15A
Laborbericht Legionellen & E.ColiLaborbericht ASTM-F838-15A
1 Durchschnittswerte – Die Kapazität der Kartusche ist abhängig von der Qualität des Eingangswassers.
2 Durchschnittswerte bei 3 bar Wasserdruck.
3 Filterleistung ist abhängig von der Durchflussgeschwindigkeit.
Installation
Installation Befüllfilter
Die ersten beiden Filterstufen werden beim Befüllvorgang zwischen Schlauch und Einfüllstutzen installiert. Bitte reinigen Sie Ihr Tanksystem vor der ersten Anwendung.
- Montieren Sie das Gehäuse inklusiver Kartuschen und Protect Modul wie in der beiliegenden Anleitung beschrieben.
- Bringen Sie Hahn- und Gerätestecker an dem Gehäuse an.
- Verbinden Sie das Gehäuse an der Eingangsseite mit einem vorhandenen (Gardena-) Schlauch.
- Das mitgelieferte kurze Schlauchstück schließen Sie am Ausgang des Filtergehäuses an.
- Öffnen Sie langsam den Wasserzulauf. Feiner Aktivkohlestaub wird ausgespült und kann das Wasser einige Sekunden lang grau Trüben. Leiten Sie das Wasser ab. Der Alb Filter ist nun einsatzbereit.
- Schließen Sie vor Beginn der Montage die Wasserzuleitung an der entsprechenden Armatur.
- Schrauben Sie den Kaltwasser Zuleitungsschlauch Ihres Eckventils zur Armatur ab.
- Schrauben Sie eine zweite Flex-Schlauchverbindung auf das Eckventil (Enthalten im Komplett-Set und Komplett-Set mit Schnellkupplungen).
- Bringen Sie anschließend das Filtergehäuse (ELEMENT oder FUSION) zwischen der Flex-Schlauchverbindung vom Eckventil und der Zuleitung zur Armatur an.
- Benutzen Sie einen Adapter, falls notwendig.
- Öffnen Sie die Wasserzuleitung am Eckventil.
- Öffnen Sie langsam den Wasserhahn und lassen Sie das Wasser für 20 Sekunden durch den Filter laufen, um die Kartusche für den Betrieb zu aktivieren. (Fusion: Beim Aktivieren der Active Kartusche darf die Nano Kartusche nicht )
-> Bitte lesen Sie vor der Montage die mitgelieferte Installationsanleitung.

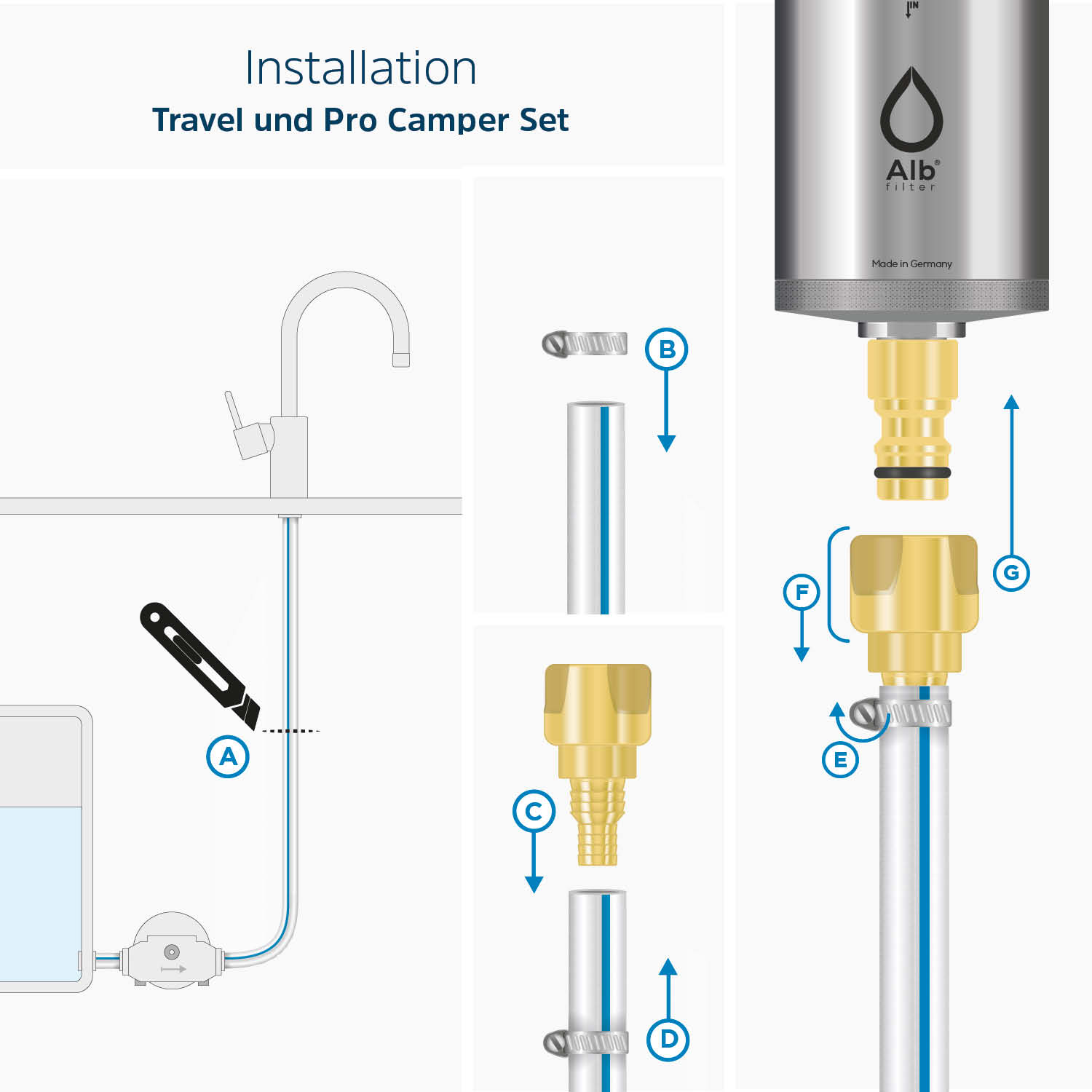

Installation Einbaufilter

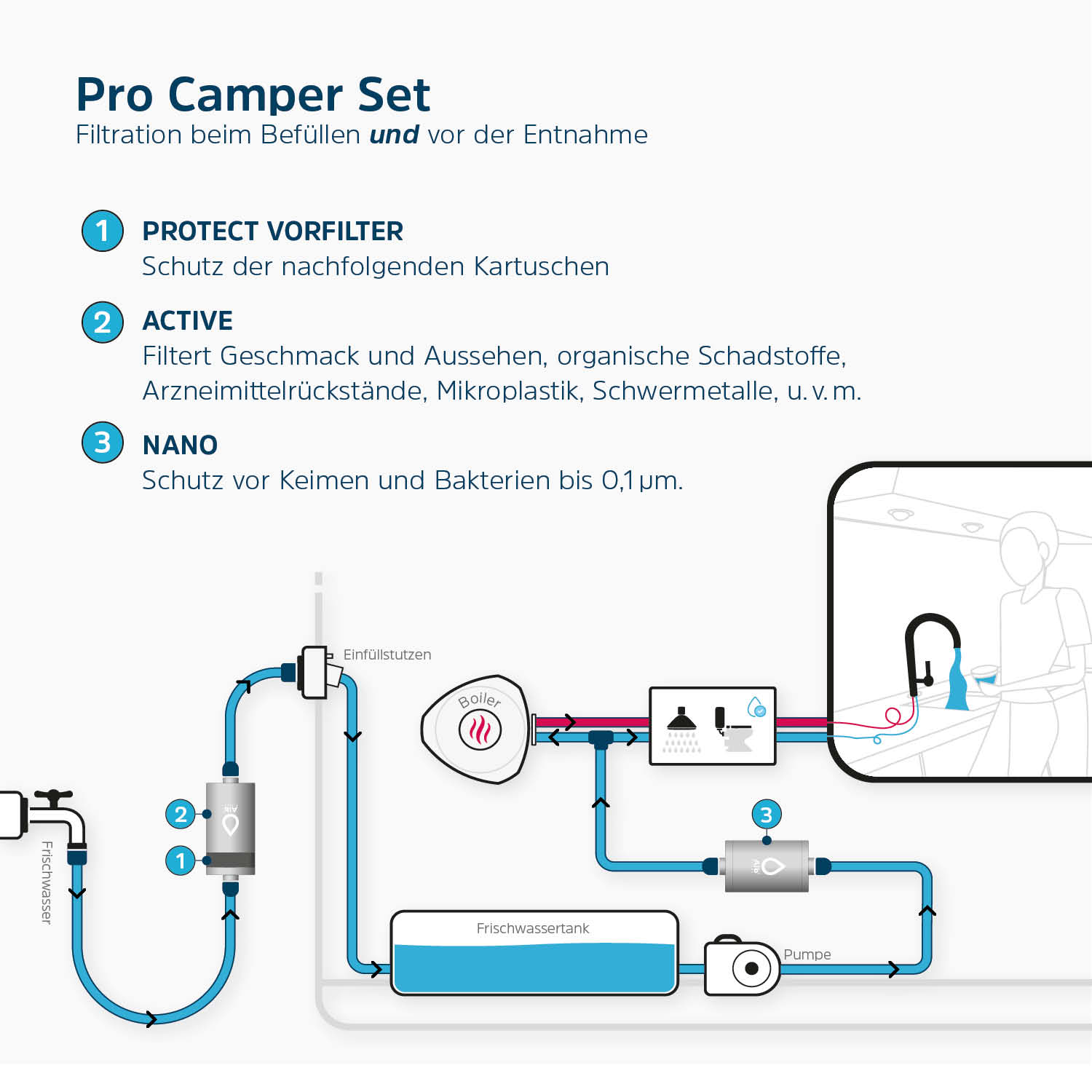

Die dritte Filterstufe (Nano Keimsperre) wird nach dem Wassertank und in der Druckstufe der Pumpe montiert. Ist der Filter, wie in der Grafik zu sehen, direkt hinter der Pumpe installiert, wird entsprechend das gesamte Wasser (z.B. Wasserhahn Küche, Warmwasser, Dusche, Toilette) gefiltert. Möchten Sie nur das Wasser einer Entnahmestelle (z.B. Wasserhahn Küche) filtern, installieren Sie den Wasserfilter erst kurz vor diesem Entnahmepunkt. Beachten Sie die Länge des Filters inkl. der GEKA Schnellverbinder um eine geeignete Stelle zur Montage zur finden.
- Finden einer geeigneten Stelle zur Montage des Filters (Zwischen Pumpe und Wasserhahn)
- Durchtrennen des vorhandenen Schlauchsystems
- Überstülpen der beiden Rohrschellen auf die Schlauchenden.
- Aufstecken der beiden GEKA®-Schlauchverbinder (10-13 mm Stufentüllen)
- Platzieren und Festschrauben der Rohrschellen
- Montage der Wandhalterung
- Einsetzen der Filterkartusche(n) im Filtergehäuse
- Einsetzten des Travel Wasserfilters inkl. Geräte- und Hahnstecker in die Wandhalterung
- Anschließen an die Schlauchverbinder
- Schließen Sie vor Beginn der Montage die Wasserzuleitung an der entsprechenden Armatur.
- Schrauben Sie den Kaltwasser Zuleitungsschlauch Ihres Eckventils zur Armatur ab.
- Schrauben Sie eine zweite Flex-Schlauchverbindung auf das Eckventil (Enthalten im Komplett-Set und Komplett-Set mit Schnellkupplungen).
- Bringen Sie anschließend das Filtergehäuse (ELEMENT oder FUSION) zwischen der Flex-Schlauchverbindung vom Eckventil und der Zuleitung zur Armatur an.
- Benutzen Sie einen Adapter, falls notwendig.
- Öffnen Sie die Wasserzuleitung am Eckventil.
- Öffnen Sie langsam den Wasserhahn und lassen Sie das Wasser für 20 Sekunden durch den Filter laufen, um die Kartusche für den Betrieb zu aktivieren. (Fusion: Beim Aktivieren der Active Kartusche darf die Nano Kartusche nicht )
-> Bitte lesen Sie vor der Montage die mitgelieferte Installationsanleitung.
Mehr Information zum Thema Einbau finden Sie auf unserer Website unter der Rubrik Installationsanleitungen oder in der mitgelieferten Installationsanleitung.
Weiter Installations-Hilfen
- Schließen Sie vor Beginn der Montage die Wasserzuleitung an der entsprechenden Armatur.
- Schrauben Sie den Kaltwasser Zuleitungsschlauch Ihres Eckventils zur Armatur ab.
- Schrauben Sie eine zweite Flex-Schlauchverbindung auf das Eckventil (Enthalten im Komplett-Set und Komplett-Set mit Schnellkupplungen).
- Bringen Sie anschließend das Filtergehäuse (ELEMENT oder FUSION) zwischen der Flex-Schlauchverbindung vom Eckventil und der Zuleitung zur Armatur an.
- Benutzen Sie einen Adapter, falls notwendig.
- Öffnen Sie die Wasserzuleitung am Eckventil.
- Öffnen Sie langsam den Wasserhahn und lassen Sie das Wasser für 20 Sekunden durch den Filter laufen, um die Kartusche für den Betrieb zu aktivieren. (Fusion: Beim Aktivieren der Active Kartusche darf die Nano Kartusche nicht )
-> Bitte lesen Sie vor der Montage die mitgelieferte Installationsanleitung.
